ICMP соединения
ICMP пакеты используются только для передачи управляющих сообщений и не организуют постоянного соединения. Однако, существует 4 типа ICMP пакетов, которые вызывают передачу ответа, поэтому они могут иметь два состояния: NEW и ESTABLISHED. К этим пакетам относятся ICMP Echo Request/Echo Reply, ICMP Timestamp Request/Timestamp Reply, ICMP Information Request/Information Reply и ICMP Address Mask Request/Address Mask Reply. Из них -- ICMP Timestamp Request/Timestamp Reply и ICMP Information Request/Information Reply считаются устаревшими и поэтому, в большинстве случаев, могут быть безболезненно сброшены (DROP). Взгляните на рисунок ниже.

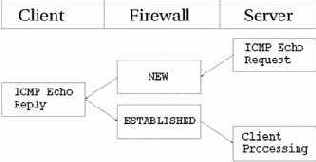

Как видно из этого рисунка, сервер выполняет Echo Request (эхо-запрос) к клиенту, который (запрос) распознается брандмауэром как NEW. На этот запрос клиент отвечает пакетом Echo Reply, и теперь пакет распознается как имеющий состояние ESTABLISHED. После прохождения первого пакета (Echo Request) в ip_conntrack появляется запись:
icmp 1 25 src=192.168.1.6
dst=192.168.1.10 type=8 code=0 \ id=33029 [UNREPLIED] src=192.168.1.10
dst=192.168.1.6 \ type=0 code=0 id=33029 use=1
Эта запись несколько отличается от записей, свойственных протоколам TCP и UDP, хотя точно так же присутствуют и название протокола и время таймаута и адреса передатчика и приемника, но далее появляются три новых поля - type, code и id. Поле type содержит тип ICMP, поле code - код ICMP. Значения типов и кодов ICMP приводятся в приложении Типы ICMP. И последнее поле id содержит идентификатор пакета. Каждый ICMP-пакет имеет свой идентификатор. Когда приемник, в ответ на ICMP-запрос посылает ответ, он подставляет в пакет ответа этот идентификатор, благодаря чему, передатчик может корректно распознать в ответ на какой запрос пришел ответ.
Следующее поле -- флаг [UNREPLIED], который встречался нам ранее. Он означает, что прибыл первый пакет в соединении. Завершается запись характеристиками ожидаемого пакета ответа. Сюда включаются адреса отправителя и получателя. Что касается типа и кода ICMP пакета, то они соответствуют правильным значениям ожидаемого пакета ICMP Echo Reply. Идентификатор пакета-ответа тот же, что и в пакете запроса.
Пакет ответа распознается уже как ESTABLISHED. Однако, мы знаем, что после передачи пакета ответа, через это соединение уже ничего не ожидается, поэтому после прохождения ответа через netfilter, запись в таблице трассировщика уничтожается.
В любом случае запрос рассматривается как NEW, а ответ как ESTABLISHED.
 |
Заметьте при этом, что пакет ответа должен совпадать по своим характеристикам (адреса отправителя и получателя, тип, код и идентификатор) с указанными в записи в таблице трассировщика, это справедливо и для всех остальных типов трафика. |
Значительная часть ICMP используется для передачи сообщений о том, что происходит с тем или иным UDP или TCP соединением. Всвязи с этим они очень часто распознаются как связанные (RELATED) с существующим соединением. Простым примером могут служить сообщения ICMP Host Unreachable или ICMP Network Unreachable. Они всегда порождаются при попытке соединиться с узлом сети когда этот узел или сеть недоступны, в этом случае последний маршрутизатор вернет соответствующий ICMP пакет, который будет распознан как RELATED. На рисунке ниже показано как это происходит.

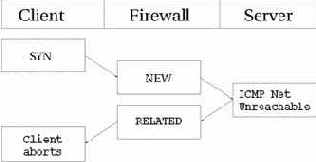

В этом примере некоторому узлу передается запрос на соединение (SYN пакет). Он приобретает статус NEW на брандмауэре. Однако, в этот момент времени, сеть оказывается недоступной, поэтому роутер возвращает пакет ICMP Network Unreachable. Трассировщик соединений распознает этот пакет как RELATED, благодаря уже имеющейся записи в таблице, так что пакет благополучно будет передан клиенту, который затем оборвет неудачное соединение. Тем временем, брандмауэр уничтожит запись в таблице, поскольку для данного соединения было получено сообщение об ошибке.
То же самое происходит и с UDP соединениями -- если обнаруживаются подобные проблемы. Все сообщения ICMP, передаваемые в ответ на UDP соединение, рассматриваются как RELATED. Взгляните на следующий рисунок.

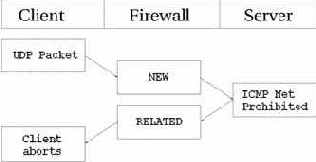

Датаграмма UDP передается на сервер. Соединению присваивается статус NEW. Однако доступ к сети запрещен (брандмауэром или роутером), поэтому обратно возвращается сообщение ICMP Network Prohibited. Брандмауэр распознает это сообщение как связанное с открытым UDP соединением, присваивает ему статус RELATED и передает клиенту. После чего запись в таблице трассировщика уничтожается, а клиент благополучно обрывает соединение.
