Трассировка комплексных протоколов
Имеется ряд комплексных протоколов, корректная трассировка которых более сложна. Прмером могут служить протоколы ICQ, IRC и FTP. Каждый из этих протоколов несет дополнительную информацию о соединении в области данных пакета. Соответственно корректная трассировка таких соединений требует подключения дополнительных вспомогательных модулей.
В качестве первого примера рассмотрим протокол FTP. Протокол FTP сначала открывает одиночное соединение, которое называется "сеансом управления FTP" (FTP control session). При выполнении команд в пределах этого сеанса, для передачи сопутствующих данных открываются дополнительные порты. Эти соединения могут быть активными или пассивными. При создании активного соединения клент передает FTP серверу номер порта и IP адрес для соединения. Затем клент открывает порт, сервер подключает к заданному порту клиента свой порт с номером 20 (известный как FTP-Data) и передает данные через установленное соединение.
Проблема состоит в том, что брандмауэр ничего не знает об этих дополнительных подключениях, поскольку вся информация о них передается через область данных пакета. Из-за этого брандмауэр не позволит серверу соединиться с указанным портом клиента.

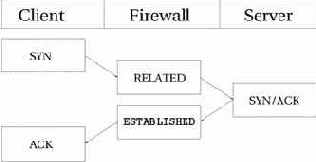

Решение проблемы состоит в добавлении специального вспомогательного модуля трассировки, который отслеживает, специфичную для данного протокола, информацию в области данных пакетов, передаваемых в рамках сеанса управления. При создании такого соединения, вспомогательный модуль корректно воспримет передаваемую информацию и создаст соответствующую запись в таблице трассировщика со статусом RELATED, благодаря чему соединение будет установлено. Рисунок ниже поясняет порядок выполнения подобного соединения.

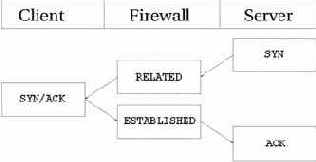

Пассивный FTP действует противоположным образом. Клиент посылает запрос серверу на получение данных, а сервер возвращает клиенту IP адрес и номер порта для подключения. Клиент подключает свой 20-й порт (FTP-data) к указанному порту сервера и получает запрошенные данные. Если ваш FTP сервер находится за брандмауэром, то вам потребуется этот вспомогательный модуль для того, чтобы сервер смог обслуживать клиентов из Интернет. То же самое касается случая, когда вы хотите ограничить своих пользователей только возможностью подключения к HTTP и FTP серверам в Интернет и закрыть все остальные порты. Рисунок ниже показывает как выполняется пассивное соединение FTP.
Некоторые вспомогательные модули уже включены в состав ядра. Если быть более точным, то в состав ядра включены вспомогательные модули для протоколов FTP и IRC. Если в вашем распоряжении нет необходимого вспомогательного модуля, то вам следует обратиться к patch-o-matic, который содержит большое количество вспомогательных модулей для трассировки таких протоколов, как ntalk или H.323. Если и здесь вы не нашли то, что вам нужно, то у вас есть еще варианты: вы можете обратиться к CVS iptables, если искомый вспомогательный модуль еще не был включен в patch-o-matic, либо можете войти в контакт с разработчиками netfilter и узнать у них -- имеется ли подобный модуль и планируется ли он к выпуску. Если и тут вы потерпели неудачу, то наверное вам следует прочитать Rusty Russell's Unreliable Netfilter Hacking HOW-TO.
Вспомогательные модули могут быть скомпилированы как в виде подгружаемых модулей ядра, так и статически связаны с ядром. Если они скомпилированы как модули, то вы можете загрузить их командой:
modprobe ip_conntrack_*
Обратите внимание на то, что механизм определения состояния не имеет никакого отношения к трансляции сетевых адресов (NAT), поэтому вам может потребоваться большее количество дополнительных модулей, если вы выполняете такую трансляцию. Допустим, что вы выполняете трансляцию адресов и трассировку FTP соединений, тогда вам необходим так же и соответствующий вспомогательный модуль NAT. Имена вспомогательных модулей NAT начинаются с ip_nat_, в соответствии с соглашением об именах. В данном случае модуль называется ip_nat_ftp. Для протокола IRC такой модуль будет называться ip_nat_irc. Тому же самому соглашению следуют и названия вспомогательных модулей трассировщика, например: ip_conntrack_ftp и ip_conntrack_irc.
